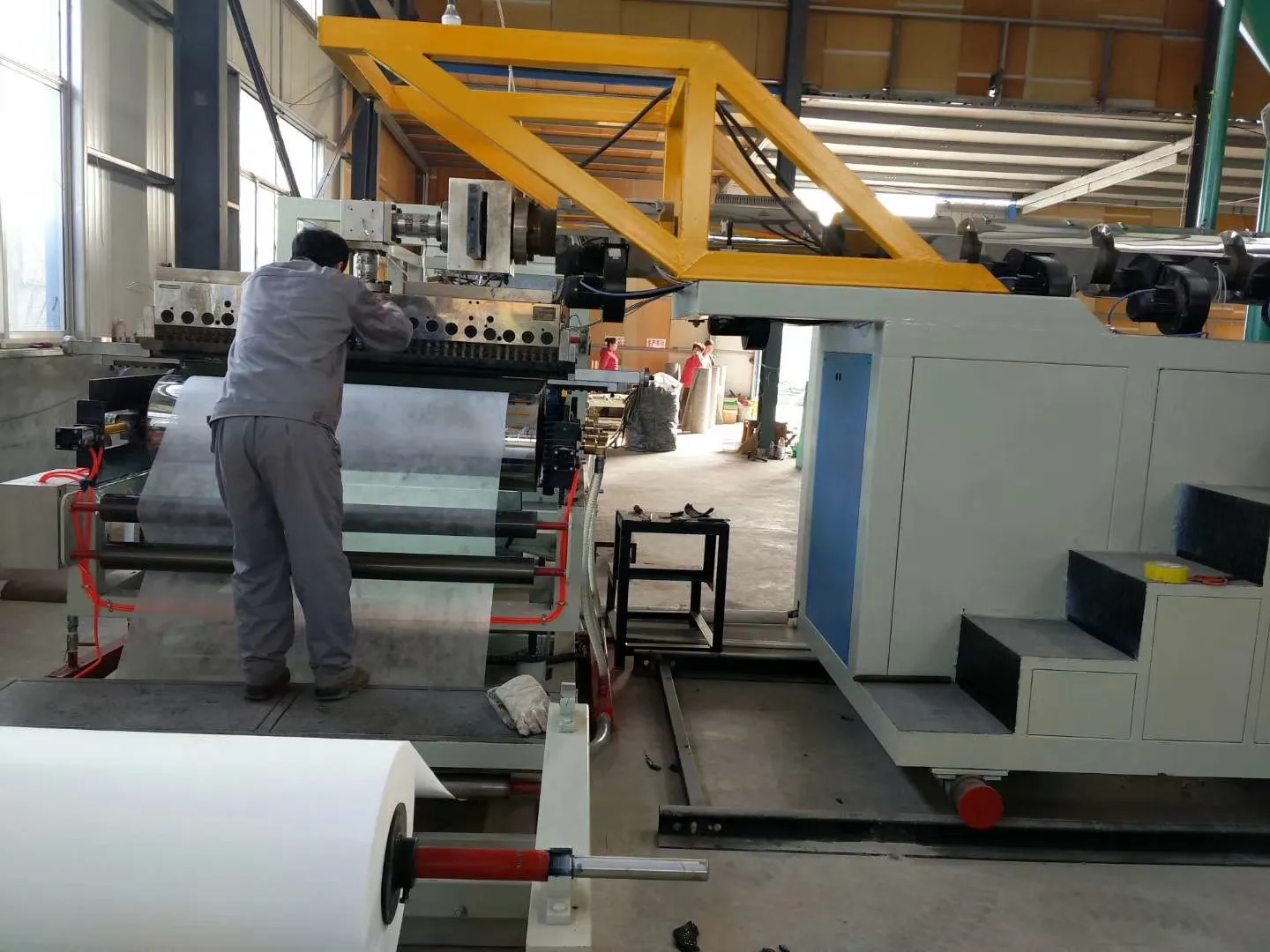

Ligne de production auto-adhésive de tuile en acier de couleur TPU

Dans le paysage concurrentiel de la fabrication de matériaux de toiture modernes, l’efficacité, la qualité et la durabilité sont primordiales. LeLigne de production auto-adhésive de tuile en acier de couleur TPUconçu par Haiming Machinery représente un bond en avant technologique. Ce système entièrement intégré est conçu pour la production en grand volume de tuiles autocollantes de qualité supérieure qui combinent la résistance structurelle de l'acier coloré avec les propriétés exceptionnelles d'étanchéité et de résistance aux intempéries du polyuréthane thermoplastique (TPU).

Notre ligne automatise l'ensemble du processus, du déroulement et du nivellement de précision du substrat en acier à l'application précise du film adhésif TPU, en passant par le formage, la découpe et l'empilage final. Cela garantit une qualité de produit constante, une utilisation optimale des matériaux et des coûts de main-d'œuvre considérablement réduits. Pour les fabricants souhaitant dominer le marché avec des solutions de toiture performantes et économes en énergie, cette ligne de production est le cœur indispensable de votre opération.

Spécifications et paramètres techniques de base

La ligne de production autocollante de tuiles en acier couleur TPU Haiming Machinery est construite avec des composants robustes et des systèmes de contrôle intelligents. Vous trouverez ci-dessous les spécifications détaillées qui définissent ses capacités.

1. Configuration de la ligne et modules clés

• Système de déroulement et d'alimentation :Supports à double déroulement à expansion hydraulique, équipés d'un guidage automatique des bords (EPC) pour une entrée de matière en douceur et à tension contrôlée.
• Unité de nivellement de précision :Niveleur multi-rouleaux avec 9 à 13 rouleaux pour éliminer le jeu de bobines et garantir un substrat en acier parfaitement plat avant le traitement.
• Station de préchauffage et de traitement de surface :Comprend des brosses de nettoyage et des préchauffeurs infrarouges pour préparer la surface en acier à une adhérence optimale du film TPU.
• Unité de stratification de film TPU :Système de rouleaux contrôlés avec précision pour appliquer le film adhésif TPU avec une pression et une température constantes. Équipé d'un épissage automatique du film pour un fonctionnement non-stop.
• Section de stratification et de refroidissement à haute pression :Système de pressurisation à double bande et tunnels de refroidissement par eau pour assurer une liaison complète et une solidification rapide du film.
• Système de formage et de découpe servocommandé :Station de profilage et cisaille/couteau volants, commandés par ordinateur et servomoteurs. Capable de réaliser différents profils de carrelage (romain, vague, etc.).
• Convoyeur d'empilage et de sortie automatique :Robot d'empilage programmable ou empileur automatique avec fonction de comptage pour une sortie de produit final soignée et groupée.
• Panneau de commande PLC centralisé :Interface homme-machine (IHM) conviviale pour surveiller tous les paramètres, définir des recettes et diagnostiquer les problèmes.

2. Tableau des paramètres de performance détaillés

Avantages clés de la ligne de production de machines Haiming

• Force de liaison supérieure :Le prétraitement intégré et le processus de laminage contrôlé garantissent une liaison permanente et étanche entre le film TPU et l'acier, dépassant de loin les produits adhésifs standards.
• Efficacité énergétique et économies de matériaux :Le système minimise les déchets grâce à une découpe et un laminage précis. Le processus TPU à durcissement rapide consomme également moins d’énergie que les lignes d’adhésifs thermofusibles traditionnelles.
• Cohérence de sortie exceptionnelle :La synchronisation servocommandée à toutes les étapes garantit que chaque carreau a des dimensions, une précision de profil et un alignement de film identiques.
• Faible coût d’exploitation et de maintenance :Une conception robuste avec des composants faciles d'accès réduit les temps d'arrêt. La nature automatisée réduit le nombre requis d’opérateurs par équipe.
• Flexibilité pour les demandes du marché :Des outils à changement rapide et des paramètres programmables permettent la production de différents profils et longueurs de carreaux pour répondre rapidement aux tendances du marché.
• Performances améliorées du produit :Les carreaux produits offrent une résistance supérieure aux UV, une résilience à la température (-40°C à 120°C), une protection contre la corrosion et une durée de vie supérieure à 30 ans.

Foire aux questions (FAQ)

Q : Quel est le principal avantage de l’utilisation d’un film TPU par rapport à l’asphalte traditionnel ou au bitume modifié au SBS pour les carreaux auto-adhésifs ?

UN:Le TPU (polyuréthane thermoplastique) offre une combinaison de propriétés bien supérieure. Il offre une élasticité exceptionnelle, une résistance élevée à la traction et une résistance exceptionnelle aux rayons UV, à l'ozone et aux températures extrêmes. Contrairement aux produits à base de bitume, le TPU ne devient pas cassant par temps froid et ne coule pas sous une chaleur intense. Il en résulte un joint d'étanchéité plus durable, plus durable et aux performances constantes pour la tuile tout au long de sa durée de vie.

Q : Comment la gamme Haiming Machinery assure-t-elle une adhérence constante du film TPU à la surface en acier coloré ?

UN:La cohérence est obtenue grâce à un processus en plusieurs étapes. Tout d’abord, la bobine d’acier est soigneusement nettoyée pour éliminer les huiles et la poussière. Il est ensuite préchauffé à une température spécifique. Le film TPU, également contrôlé à une température optimale, est laminé sous une pression élevée et uniforme. La phase de refroidissement immédiate verrouille cette liaison en place. Notre système PLC surveille et ajuste en permanence les paramètres de température, de pression et de vitesse de ligne, garantissant ainsi que chaque centimètre carré du produit a une adhérence parfaite.

Q : Cette ligne de production peut-elle traiter différents types de bobines métalliques, comme l'aluminium ou le cuivre ?

UN:La conception du noyau est optimisée pour les bobines à base d'acier (galvanisées, galvalume, pré-peintes) dans la plage d'épaisseur indiquée. L'exécution de métaux plus mous comme l'aluminium pur ou le cuivre peut nécessiter des ajustements des pressions des rouleaux et des outils de formage pour éviter le marquage ou la déformation de la surface. Nous vous recommandons de consulter l'équipe d'ingénierie de Haiming Machinery pour des applications de matériaux spécifiques afin de discuter des modifications potentielles de la ligne.

Q : Quel est le temps de changement typique pour passer d'un profil de carrelage à un autre (par exemple, d'un style romain à un style ondulé) ?

UN:Le changement de profil nécessite le changement des rouleaux de formage dans la station de profilage. Grâce à notre système de changement rapide conçu et à notre équipe correctement formée, ce processus peut généralement être complété en 2 à 4 heures. L'outil de coupe peut également nécessiter un ajustement ou un changement en fonction de la forme du nouveau profil. Tous les autres paramètres de ligne (vitesse, température) sont enregistrés sous forme de recettes dans l'IHM pour un rappel rapide.

Q : Quel type de support après-vente et de formation Haiming Machinery propose-t-il ?

UN:Haiming Machinery fournit un support complet. Cela comprend une supervision détaillée de l'installation par nos ingénieurs, une formation opérationnelle sur site pour vos techniciens et la fourniture de manuels de maintenance complets et de schémas électriques. Nous proposons également une assistance de diagnostic à distance et maintenons un stock de pièces de rechange couramment nécessaires pour garantir un temps d'arrêt minimal. Les conditions de garantie sont clairement définies dans le contrat de vente.

Q : Quelle est la consommation d'énergie du processus de laminage du film TPU par rapport à d'autres méthodes ?

UN:Le processus de laminage TPU est relativement économe en énergie. Le film TPU s'active et adhère à une plage de température inférieure (160-200°C) par rapport à certains adhésifs thermofusibles ou stratifiés PVC qui nécessitent des températures plus élevées. Notre gamme utilise des radiateurs infrarouges focalisés et des tunnels de refroidissement isolés pour maximiser l'efficacité thermique. Le résultat est une consommation d’énergie globale inférieure par mètre carré de carrelage fini, réduisant ainsi les coûts opérationnels.

Q : Quelle est la capacité de production annuelle maximale que nous pouvons attendre d’une ligne ?

UN:La capacité dépend de la vitesse de fonctionnement, des modèles de travail et des spécifications du produit. En supposant une vitesse moyenne de 35 m/min, une seule équipe de 8 heures et 250 jours de travail par an, une ligne peut produire environ 4,2 millions de mètres linéaires de carreaux par an. Exécuter deux ou trois équipes augmente considérablement ce rendement. Notre équipe peut vous aider à calculer une capacité précise en fonction de votre gamme de produits cible et de votre plan opérationnel.

Investir dans une ligne de production de tuiles autocollantes en acier couleur TPU est une décision stratégique pour conquérir le marché en croissance des matériaux de toiture haut de gamme. La solution de Haiming Machinery offre la fiabilité, la précision et l'avance technologique nécessaires pour fabriquer des produits qui répondent aux normes internationales les plus élevées en matière de qualité et de performance.
