Équipement de raffinage du pétrole usé en plastique : une plongée approfondie dans la cinétique de pyrolyse, le contrôle de phase et l'ingénierie anticorrosion

Le recyclage chimique des déchets plastiques est fondamentalement un exercice de scission moléculaire contrôlée. Il utilise l'énergie thermique pour rompre les squelettes carbone-carbone, réorganisant les structures désordonnées à haute teneur en polymères en un système mixte d'alcanes et d'alcènes à petites molécules. Il ne s’agit pas d’incinération ou de gazéification ; il s'agit d'un projet de couplage physico-chimique sophistiqué qui intègre un contrôle précis de la température, une condensation en plusieurs étapes et une séparation des phases gaz-liquide-solide.

I. Le mécanisme chimique en trois étapes de la pyrolyse

La pyrolyse des déchets plastiques au sein du réacteur suit des règles strictes de dégradation par étapes, généralement divisées en trois intervalles de température caractéristiques :

1. Initiation à basse température (250°C – 350°C) : scission de chaîne par radicaux libres Cette étape implique principalement la suppression des groupes pendants et la scission des extrémités de la chaîne. Pour le chlorure de polyvinyle (PVC), cette fenêtre de température déclenche la réaction de déshydrochloration, libérant une quantité importante de chlorure d'hydrogène (HCl). Le polystyrène (PS) commence ici à se dépolymériser, générant des monomères et des oligomères de styrène. Le paramètre de contrôle critique à ce stade est le taux de chauffage. Une vitesse trop lente ne parvient pas à générer des concentrations suffisantes de radicaux, tandis qu'une vitesse trop rapide provoque une surchauffe localisée, conduisant à une réticulation et à une cokéfaction.

2. Scission aléatoire à moyenne température (350 °C – 480 °C) : distribution des produits Il s’agit de la phase centrale où les principales chaînes carbonées subissent une scission aléatoire. Le polyéthylène (PE) et le polypropylène (PP) suivent un mécanisme de scission aléatoire ; les chaînes de carbone se fracturent aux points de concentration des contraintes en raison de vibrations thermiques intenses. La distribution du produit suit un modèle de distribution gaussienne, avec une proportion plus élevée d'hydrocarbures liquides dans la gamme C5 – C20. Cependant, la température ne doit jamais dépasser 500°C. Beyond this threshold, secondary cracking reactions intensify, drastically increasing light gaseous hydrocarbons (C1 – C4) and reducing liquid oil yield. Par conséquent, le contrôle de température PID en boucle fermée est le principal paramètre de processus dans la conception de l'équipement.

3. Aromatisation à haute température (480°C – 550°C+) : Coke et Aromatic Genesis C'est l'intervalle de température que les ingénieurs évitent délibérément. Les oléfines subissent une cyclisation Diels-Alder, se déshydrogénant pour former des hydrocarbures aromatiques polycycliques, qui finissent par se condenser en coke déposé sur les parois du réacteur et les pipelines. Le coke a une conductivité thermique d'environ 1/100ème de celle de l'acier, ce qui en fait la cause directe d'une baisse soudaine de l'efficacité thermique.

II. Conception du cœur du réacteur et ingénierie thermodynamique

Les systèmes industriels continus sont fondamentalement distincts des fours en mode batch. Leur essence réside dans la synergie des transferts de chaleur et de masse.

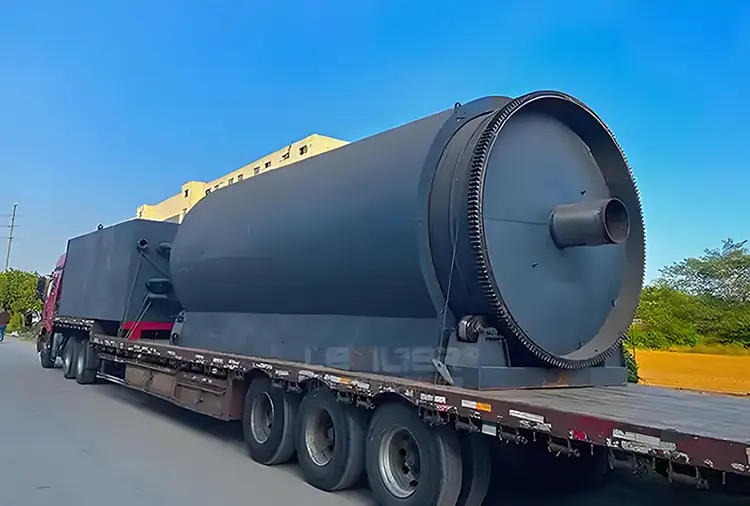

• Logique de sélection du type de réacteur : Les équipements courants actuels se divisent en deux conceptions principales. Pour les plastiques mélangés à haute teneur en cendres et en impuretés, le réacteur à four rotatif est supérieur. It relies on the rotation of the drum and internal lifters to toss the plastics evenly against the hot inner wall, creating a "material curtain" that significantly boosts the wall-to-bed heat transfer coefficient. Pour les polyoléfines pures et pré-nettoyées, le réacteur à lit fluidisé présente un plus grand potentiel. It employs quartz sand or ceramic balls as a heat carrier, with fluidizing gas (recycled nitrogen) carrying heat to achieve isothermal operation throughout the reactor, completely eliminating localized hot spots.

• Conception de colonne de distillation pour condensation à plusieurs étages : Le gaz de pétrole sortant du réacteur transporte d'importants aérosols et composants cireux. La colonne de fractionnement interne utilise généralement des garnitures en tôle ondulée ou des plateaux à valve flottante. Grâce à un contrôle précis du taux de reflux en tête de colonne, un contact à contre-courant entre les phases liquide et vapeur est obtenu. Leveraging differences in relative volatility, the oil gas is cut into light naphtha fractions (<170°C), middle diesel fractions (170-360°C), and heavy fuel oil fractions (>360°C). Le nombre de plateaux dicte la précision de la séparation ; les équipements de qualité industrielle nécessitent généralement 15 à 20 plaques théoriques.

III. Solutions d'ingénierie pour les impuretés mortelles (chlore, métaux, silicone)

Les impuretés présentes dans les déchets plastiques sont la principale cause de défaillance des équipements. Les solutions techniques doivent résoudre ce problème sur deux fronts : la phase vapeur et la phase liquide.

1. Vapor-Phase Dechlorination – High-Temperature Absorption: The most effective method involves installing a fixed-bed reactor in the high-temperature pipeline (approximately 350-400°C) between the reactor outlet and the condenser. Ce lit est rempli d'adsorbants à base de calcium ou de sodium (tels que la chaux vive ou le carbonate de sodium). Le principe repose sur une réaction de neutralisation, fixant le HCl sous forme de chlorure de calcium solide ou de chlorure de sodium. Cela réduit la teneur en chlore du gaz de pétrole à moins de 5 ppm avant qu'il n'entre dans le système de condensation. La clé de ce processus réside dans la vitesse spatiale conçue pour le lit adsorbant ; Une vitesse excessive provoque des chutes de pression, tandis qu'une vitesse insuffisante conduit à une absorption incomplète.

2. Démétallisation et désiliciation en phase liquide – Séparation et filtration centrifuges : des matériaux inorganiques comme le dioxyde de titane (TiO₂), le gel de silice (dessicants) et les résidus de feuilles d'aluminium persistent sous forme de particules de la taille d'un micromètre dans l'huile de pyrolyse après la réaction. Un système de filtration en trois étapes est indispensable : étape 1 de séparation par cyclone (pour les particules lourdes), étape 2 d'un filtre à fusion haute température (avec un indice de filtration de 25 μm) et étape 3 d'une centrifugeuse à disques (qui utilise les différences de densité pour séparer l'huile légère des résidus lourds).

3. Ingénierie des matériaux anticorrosion : même après une déchloration en phase vapeur, des traces résiduelles de HCl peuvent se condenser avec la vapeur d'eau dans les sections en aval pour former de l'acide chlorhydrique dilué, provoquant une corrosion au point de rosée. Par conséquent, la colonne de fractionnement et les faisceaux de tubes du condenseur ultérieurs doivent être construits à partir d'acier inoxydable duplex (par exemple, 2205) ou de plaques composites revêtues de titane. De plus, lors du démarrage et de l’arrêt des équipements, une purge complète à l’azote est obligatoire pour empêcher l’entrée d’air, qui formerait un mélange corrosif d’acides sulfureux et chlorhydrique.

IV. Recyclage des gaz non condensables et bilan thermique

Le processus de pyrolyse génère 15 à 25 % en masse de gaz non condensables en C1 à C4, principalement du méthane, de l'éthane, de l'éthylène et du propylène, avec un pouvoir calorifique élevé de 40 à 50 MJ/Nm³. Les équipements modernes de raffinage des déchets plastiques purifient ce gaz et l'alimentent directement dans le brûleur à gaz, servant de source de chaleur principale pour le réacteur.

The system's thermal balance is calculated as follows: The endothermic heat required to raise the plastics to cracking temperature is approximately 800–1000 kJ/kg. La combustion du gaz non condensable ne couvre généralement que 70 à 80 % de cette demande totale de chaleur. Pour maintenir un fonctionnement continu et stable, l'équipement nécessite une petite alimentation supplémentaire de GPL ou de gaz naturel pour la combustion auxiliaire. Une considération technique cruciale est la récupération de la chaleur résiduelle des gaz de combustion. The high-temperature flue gas (approximately 500-600°C) must pass through a tubular air preheater before exhaust, preheating the combustion air to 250-300°C. Cette seule étape peut élever l'efficacité thermique globale du système de 65 % à plus de 85 %.

V. Le défi de la stabilité opérationnelle : l'inhibition du coke

La cokéfaction est le facteur déterminant limitant la durée de vie des équipements et les cycles de fonctionnement continus. Au-delà d'un contrôle précis de la température, trois stratégies d'ingénierie proactives sont utilisées pour la suppression du coke :

• Technologie donneuse d'hydrogène : l'introduction d'une petite quantité de polymères riches en hydrogène (tels que des miettes de caoutchouc provenant de pneus) dans l'alimentation, ou le maintien d'une légère pression d'hydrogène positive, fournit des radicaux hydrogène libres pour coiffer les liaisons insaturées créées par la scission de chaîne, empêchant ainsi la polymérisation des oléfines.

• Raclage mécanique en ligne : Equiper les internes du réacteur de racleurs ou d'un convoyeur à vis tournant à une vitesse extrêmement lente (0,5 à 2 tr/min). Cela répond à un double objectif : faire avancer le lit de matière et gratter en permanence les dépôts de coke naissants adhérés à la paroi du réacteur.

• Stripping à la vapeur : À la fin de la phase de réaction, de la vapeur surchauffée (300°C) est injectée dans le réacteur. La réaction de gazéification à la vapeur (C + H₂O → CO + H₂) gazéifie partiellement le carbone déposé, prolongeant ainsi la durée du cycle opérationnel unique.

Conclusion

Équipement de raffinage du pétrole usé en plastiquereprésente une discipline d'ingénierie centrée sur la scission et la recombinaison. The true measure of its technical sophistication is not defined by a singular liquid yield percentage, but by its tolerance for contaminants, its capacity for coke suppression, and the self-balancing integrity of its entire thermal system. A genuine understanding of this industrial apparatus is only achieved when one grasps the underlying logic of free-radical reactions, tray-based fractional distillation, and dew-point corrosion mechanisms elaborated above. Il s’agit d’un écosystème en boucle fermée de chimie, de thermodynamique et de science des matériaux.
